طراحی برد PCB چیست؟

اگر حتی کمی علاقه مند به یادگیری الکترونیک هستید.
پس لازم است که درباره طراحی برد PCB (برد مدار چاپی) بدانید.
چراکه این بردها در هر قطعه الکترونیکی شناخته شده وجود دارند، بدون استثنا! رایانه ، تلفن هوشمند و خلاصه تمام لوازم الکترونیکی خانه خود را که باز کنید، PCB را پیدا خواهید کرد.

طراحی مدار چاپی (PCB)، مدارهای الکترونیکی را از لحاظ فیزیکی زنده می کند.
با استفاده از نرم افزار طراحی PCB ، فرایند طراحی برد PCB با قرار دادن مؤلفه ها و مسیریابی به منظور تعیین اتصال الکتریکی روی صفحه مدار تولیدی ، ترکیب می شود.

اهمیت و ضرورت طراحی برد PCB:

طراحی برد PCB به منظور کارایی در کلیه وسایل الکترونیکی ، که برای مصارف خانگی یا برای مصارف صنعتی استفاده می شوند ، بسیار مهم است. از خدمات طراحی برد PCB برای طراحی مدارهای الکترونیکی استفاده می شود. طرح های PCB می توانند به صورت دستی و خودکار ایجاد شوند.
طراحان معمولاً روش دستی طراحی را ترجیح می دهند .
زیرا می توانند ایده ها و تکنیک های خاص خود را در آنها پیاده سازی کنند.
طراحی موثر PCB می تواند در کاهش احتمال خطاها و اتصال کوتاه در محصولات الکترونیکی کمک کننده باشد.

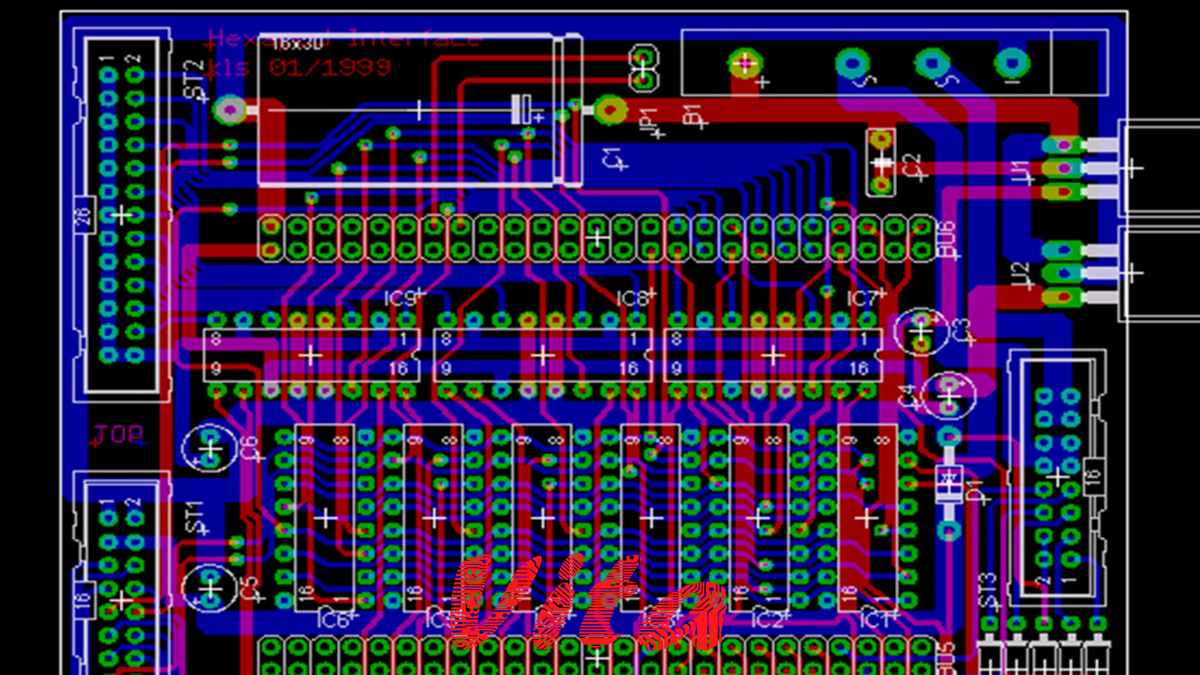

اهمیت طراحی برد مدار چاپی

اهمیت طراحی برد مدار چاپی

مراحل طراحی برد PCB:

روند واقعی ساخت PCB بسته به نوع و کاربرد مدار، می تواند پیچیده و یا ساده باشد.
خلاصه ای از چگونگی شکل گیری برد مدار چاپی و مراحل طراحی برد PCB در ادامه آورده شده است.

مرحله ۱ – ایجاد پایه فایبرگلاس. یک تولید کننده ابتدا لایه فایبرگلاس داخلی (هسته) که تمام لایه های دیگر مس ، ماسک لحیم کاری و غیره به آن اضافه می شوند را ایجاد می کند.

مرحله ۲ – اضافه کردن لایه های مس.
با وجود پایه فایبرگلاس ، سازنده سپس فویل مس را در دو طرف فایبرگلاس اضافه می کند.

مرحله ۳ – اضافه کردن الگوهای مس. در مرحله بعد ، یک ورقه چند لایه از طرح PCB در بالای مس قرار داده شده است ، که نشان می دهد طبق الگوی طراحی برد PCB همه آثار مس در کجا باید باشند.

مرحله ۴ – تعیین الگوهای مسی. ورقه لمینیت و مس سپس در زیر لامپ UV قرار می گیرند و با یک فیلم فتورزیست پوشانده می شوند ، که این آثار در فویل مس ردگذاری می شود.

مرحله ۵ – شستشوی برد. اکنون که آثار مسی در جای خود قرار دارند ، پس از آن، PCB یک شستشوی شیمیایی داده می شود که در اثر آن تمام مس های ناخواسته از بین می رود و فقط آثار مسی را که یک مهندس طراحی کرده است ، بر جای می گذارد.

مرحله ۶ – محافظت با ماسک لحیم کاری. یک لایه محافظ از ماسک لحیم کاری اعمال می شود ، در حالی که به PCB رنگ سبز سنتی خود را می دهد ضمن اینکه از مدارهای کوتاه محافظت می کند.

مرحله ۷ – اضافه کردن صفحه سیلک. در مرحله بعد ، صفحه سیلک سفید اضافه می شود که به شما کمک می کند دقیقاً بدانید که اجزای مورد نیاز برای اتصال به PCB چیست. در این مرحله ، PCB به عنوان “تخته عریان” درنظر گرفته می شود ، یعنی هنوز هیچ قسمت و قطعه ای به آن وصل نشده است.

مرحله ۸ – اضافه کردن قطعه ها.
سپس از طریق یک فرایند مونتاژ اجزای مختلفی مانند مقاومت ، مدارهای مجتمع ، خازن ها و غیره به برد مدار چاپی وصل می شوند.

پس از انجام این مراحل، برد مدار چاپی خود را مشاهده خواهید کرد.

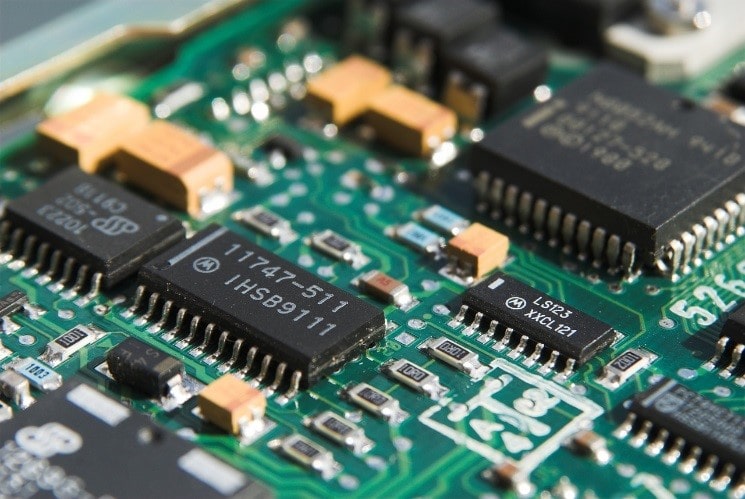

برد مدار چاپی (PCB)

برد مدار چاپی (PCB)
